哈喽，诸君安。自从我们公众号推出有问必答栏目，陆陆续续有很多朋友向我们投来自己的问题。我们本着有问必答的态度，认真对待每一个问题，并及时帮大家答疑解惑。近日，又有一位朋友提出一个问题，问题是酱婶的：

这是一个stata的作图问题，他要绘制1978-1996年全国不同省份大豆收购量和时间关系。

例如：

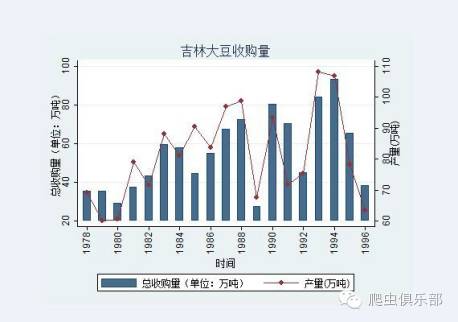

上图是吉林省1978-1996年大豆收购量的关系图。但是注意到左边y轴刻度是以20为起点，终值为100，现在问题是想让左边y轴起点从0开始，终点到该省大豆收购量最大值结束。但是每个省大豆收购量最大值是不同的；若修改的话只能每个省手动修改，这样耗时费力，还有可能出现错误。怎么办呢？接下来小编就带你解决这个问题。

鉴于没有提问者的数据，小编找了一个类似的面板数据进行解答，数据已放入百度云（http://pan.baidu.com/s/1kVAtimz），读者可自行下载。

clear

set more off

use d:/question_exam

这是一个非平衡的面板数据，为了方便观察，笔者选择了4个地区一段时间内的GDP。

数据有了，接下来对数据进行处理，我们的目的是把每个地区GDP的最大值作为y轴的终值，那么首先我们要找出每个地区GDP的最大值。

程序如下：

sort country year

by country: gen id=(_n==1)

replace id= sum(id) //生成id，是每一个国家对应一个id

replace GDP = GDP/1000000 //为了方便观察，把GDP除以1百万，相应的单位变为（百万美元）

bysort id :egen maxgdp=max(GDP) //得到每个国家GDP的最大值

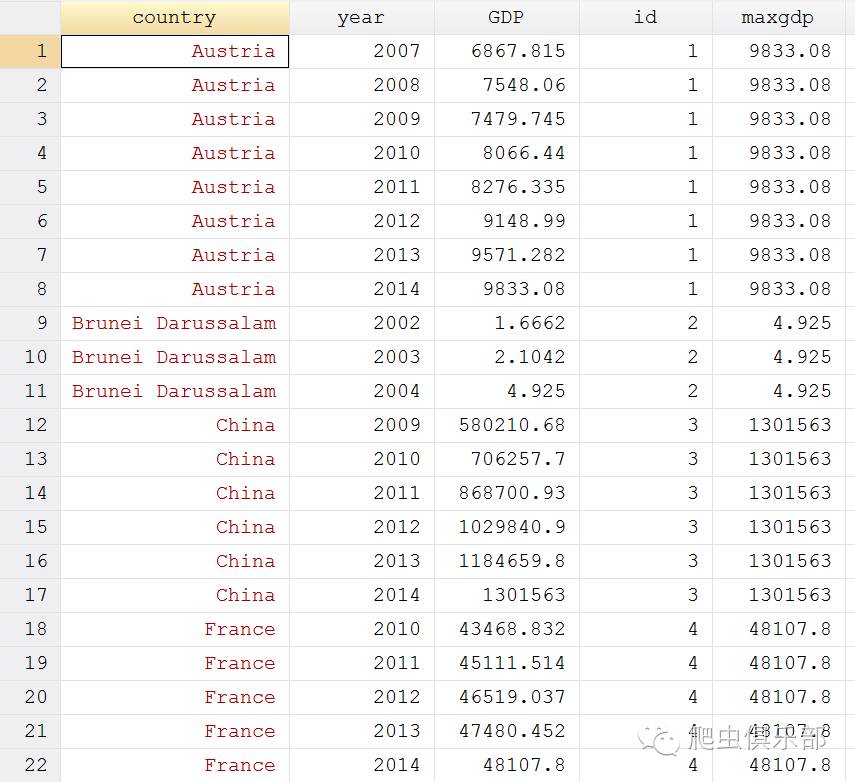

结果如下：

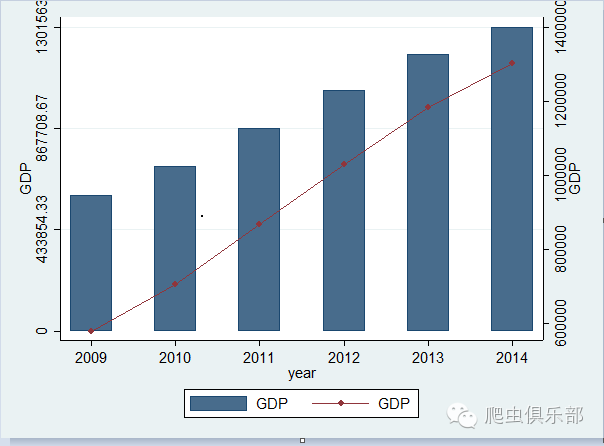

这样我们就得到了每个地区GDP的最大值。接下来，开始做图！对多个地区分别作出相应的图标，我们可以利用循环。

我们先进行尝试，程序如下：

capture mkdir d:/statagraph/

forvalue i=1(1)4 {

gen maxgdp`i' = maxgdp if id ==`i'

graph twoway (bar GDP year, yaxis(1) barwidth(0.5) ylabel(0(`=maxgdp`i'/3')`=maxgdp`i'')) ///

(con GDP year, yaxis(2) ) if id == `i'

graph export "d:/statagraph/`i'.tif",replace

}

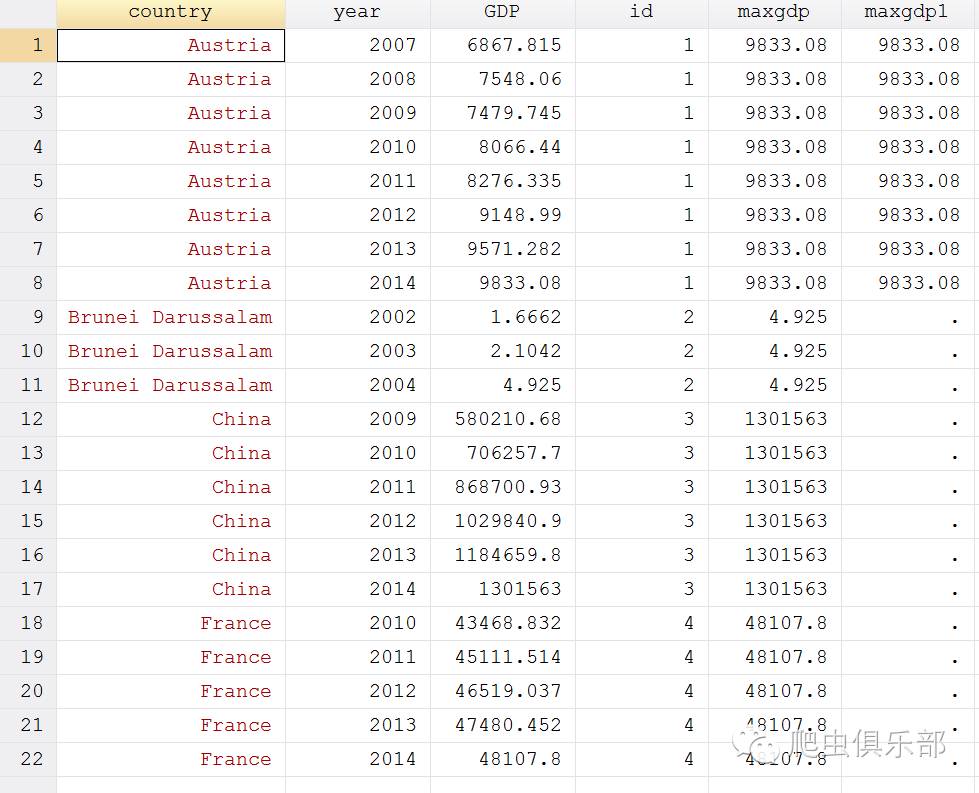

结果出现了错误：我们再看一下程序，当进行第一次循环生成 maxgdp1时，条件是id=1，那么id不等于1的，都将变为缺失值。如下图：

在下边作图时，我们设定ylabel(0(`=maxgdp`i'/3')`=maxgdp`i'')，因为stata把缺失值默认为无穷大，所以ylabel中将出现缺失值，程序无法继续运行。当然，我们想到可以把缺失值drop掉，可是缺失值所在的行也会一并的drop掉，我们将无法完成第二个图的绘制。相信经常关注我们公众号的朋友到了这里，会马上找到解决办法，那就是preserve restore--stata的起死回生之术。我们可以将这一命令写入循环中，使每一次循环结束，都还原一个完整的原始数据。（更多关于preserve-restore的命令，请查看推文preserve restore——stata的起死回生之术）
