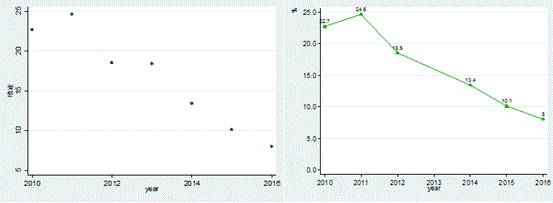

我们先来看一下stata默认的作图格式（左图）：

左图为stata默认的作图格式，右图使我们想要得到的结果。我们需要做的是调整散点的形装和颜色、连接线的颜色和形状等，从基础知识开始：

#包括:none（无线）、direct（直线连接）、ascending（直线连接，但是横轴变量必须由小到大排列。

从下图中我们看最后一个表，笔者把原来数据中的2010年改为2011年、2011年改为2010年，结果发现ascending默认只能从小到大）、stairstep（先水平在垂直链接）和stepstair（先垂直再水平）。

其中前四种在stata命令中可以由简单的字母替代，分别是i、l、L和J，也就是说，当你想使用connect(direct)直线连接各个点时，你可以把里面的direct替换成l，两者效果一样。

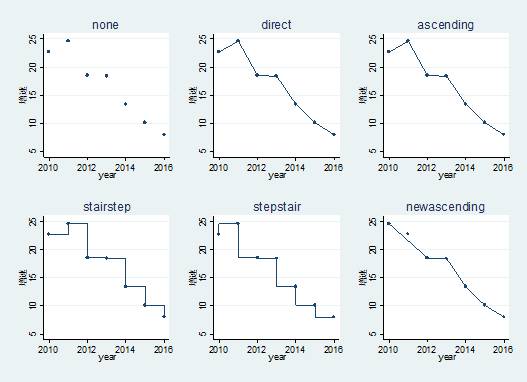

连接线的五种形式，笔者放到一个图表中给大家展示出来，如下图：

connect(#)可以从connect_options中找到。

（1）lwidth(linewidthstylelist)设定线的粗细；

（2）lcolor(colorstylelist)设定线的颜色。

它们可以通过help scatter找到options中的connect_options选项，点击进入connect_options里面就有lwidth(linewidthstylelist)和lcolor(colorstylelist)。

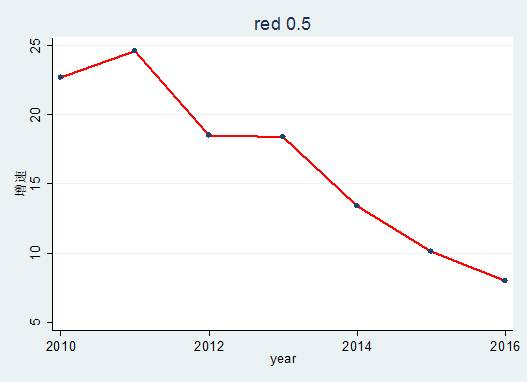

常用的线宽为0.5，颜色嘛，看大家的喜好啦。例如红色的

（1） msymbol(symbolstylelist)设定点的形状，主要有cricle(圆形)、diamond(菱形)、triangle(三角形)和square(正方形)。在stata命令中分别由O、D、T、S替代。

（2） mcolor(colorstylelist)设定点的颜色。

它俩可以通过help scatter找到options中的marker_options选项，点击进入marker_options里面有很多，这里我们就使用了两个。

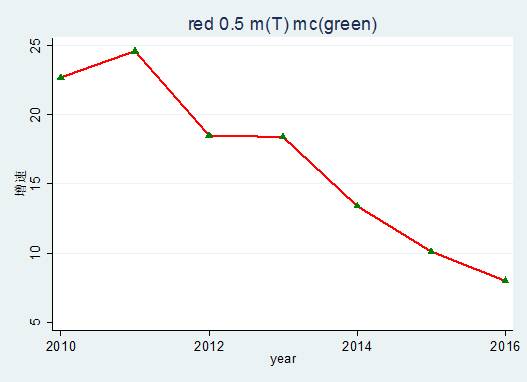

举例:m(T) mc(green)

（1） mlabel(varlist)指定标签变量。

（2） mlabposition(clockposlist)标签值的位置，0-12，分别代表钟表刻度的位置，比如mlabp(12)表示在标签的正上方。

（3） mlabsize(textsizestylelist)标签值的字体大小。

（4） mlabcolor(colorstylelist)标签值的字体颜色。

它们可以在marker_label_options中找到。mlabelsize字体大小一般为默认值。

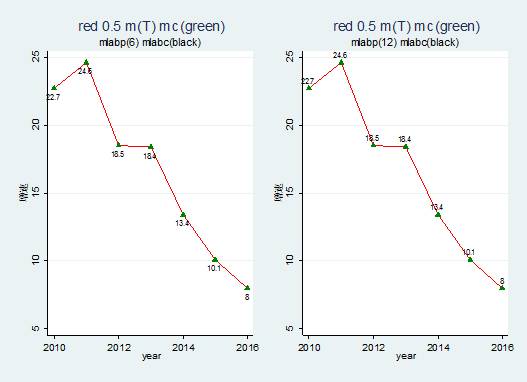

举例：

好了，基础知识讲完了，开始作图，程序如下如下：

scatter 增速 year,msymbol(T) mcolor(midgreen) lcolor(midgreen) lwidth(0.5) connect(l) ///

mlabel(" 增速") mlabposition(12) mlabcolor(black) xlabel(2010(1)2016) ylabel(0(5)25,angle(horizontal) format(%9.1f)) ytitle(%,placement(north))

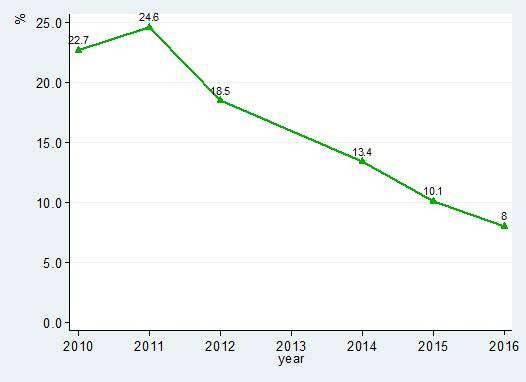

如图所示：

这样，最终我们就得到了文章开头图表中的散点图了，有没有很酷炫？之后的推文中我们将继续介绍柱状图的绘制、如何把两个图形放在一个图表中以及双坐标轴的介绍等等，要想知道更多的绘图命令，请继续关注爬虫俱乐部哦！！
