哈喽，诸君安。在之前的推文中，我们介绍了散点图和柱状图的画法，可是怎么把两个图形放在一个图中呢？这就是所谓的图形混搭，这个问题迟迟没有介绍，但是好菜不怕晚！今天，小编就给大家解决这个问题。

首先，导入数据：

·import excel using D:\Stata14\爬虫俱乐部\河南省2016经济发展大数据.xlsx,firstrow clear

目的导向：利用上述数据作出以下图形：

绘制柱状图和散点图的部分我们已经解决了。而把两种图形放到一个图中需要用到双坐标轴。所有作图命令的选项中都包含了axis_choice_options这一项，其有yaxis和xaxis两个选项。

我们以y轴为例，用yaxis是在确定y轴的相对位置，yaxis(2)表示左侧，yaxis(1)表示右侧。（当你在选择项中使用yaixs(1)时，对应的ylabel和ytitle要在子选择项使用aixs(1)与之对应）

注意：两种画图命令是通过命令中的 “||”连接在一起的。“||”之前的所有命令对应一个图，之后的所有命令对应另一个图。“||”与两个命令之间有没有空格都可以。

程序如下：

·twoway bar 一般公共预算收入 year,yaxis(2) ylabel(,axis(2)) ytitle(亿元,axis(2)) ||   ///

scatter 增速 year,yaxis(1) ylabel(,axis(1)) c(l) xlabel(2010(1)2016) ytitle(%,axis(1))

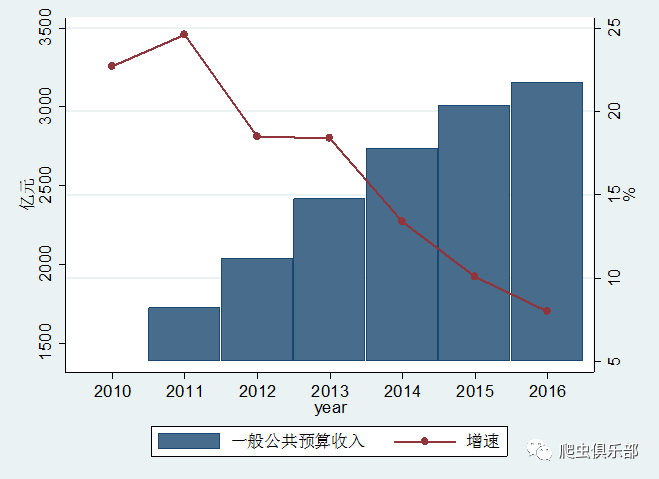

显 然“||”之前的命令做柱状图，之后的命令做散点图。柱状图命令中yaxis(2)表示柱状图相对散点图而言纵坐标在左侧，ylabel、ytitle的 选择项axis(2)对应左侧纵坐标轴，并对左侧的纵坐标轴进行刻度和坐标轴名称的设定。同理，散点图命令中yaxis(1)表示散点图相对于柱状图而言 纵坐标在右侧, ylabel、ytitle的选择项axis(1)对应右侧纵坐标轴，并对右侧的纵坐标轴进行刻度和坐标轴名称的设定。

到此，我们已经介绍了柱状图、散点图的绘制方法以及如何在一个图中绘制两种图形，结合之前推文中的介绍，我们通过以下程序作出目标图形：

·twoway bar 一般公共预算收入 year,yaxis(2) color(midblue)  barwidth(0.3) ///

       ylabel(0(500)3500,axis(2) angle(horizontal)) ytitle(亿元,axis(2) orientation(horizontal) placement(north)) || ///

   scatter 增速 year,m(T) mc(midgreen) lc(midgreen)  lwidth(0.5) yaxis(1) c(l) ///

   mlabel(" 增速") mlabposition(12) mlabcolor(black) xlabel(2010(1)2016) ylabel(0(5)25,axis(1) angle(horizontal) format(%9.1f)) ytitle(%,axis(1) placement(north))

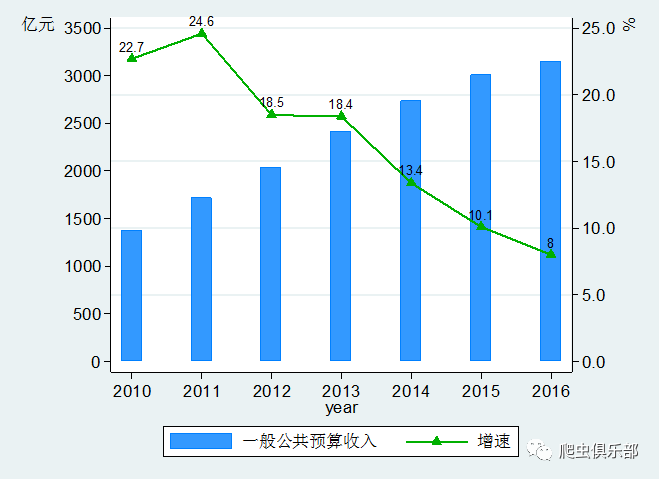

运行结果如图所示：

好了，已经很接近目标图形，目标图形的图例在上方，而上图的图例在下方。如何改变图例的位置呢？接下来，我们讲一下图例的设定：

legend([contents] [location])

legend包括两部分：contents为图例内容；location为图例位置。

01设定图例的边框和底纹颜色：contents中region(roptions)选项。

其中roptions包括：

（1）style(areastyle)整个图例区域的样式；

（2）color(colorstyle)图例的边框线和填充区域的颜色；

（3）fcolor(colorstyle)图例填充区域的颜色；

（4）lstyle(linestyle)图例的边框整体样式，包括边框的颜色、厚度和样式。

（5）lcolor(colorstyle)图例边框颜色；

（6）lwidth(linewidthstyle)图例边框厚度；

（7）lpattern(linepatternstyle)图例边框线的样式；

（8）margin(marginstyle)图例到边框的距离。

02设定图例的位置;location选项

(1) off和on，分别表示关闭图例和显示图例。

(2) position(clockposstyle)图例出现的位置，clockposstyle 取0-12，分别代表钟表刻度的位置，比如pos(12)表示图例在图的正上方。

ok，到这里，我们作图的基本命令介绍完毕，整个作图程序如下：

·twoway bar 一般公共预算收入 year,yaxis(2) color(midblue)  barwidth(0.3) ///

       ylabel(0(500)3500,axis(2) angle(horizontal)) ytitle(亿元,axis(2) orientation(horizontal) placement(north)) || ///

   scatter 增速 year,m(T) mc(midgreen) lc(midgreen)  lwidth(0.5) yaxis(1) c(l) ///

   mlabel(" 增速") mlabposition(12) mlabcolor(black) xlabel(2010(1)2016) ylabel(0(5)25,axis(1) angle(horizontal) format(%9.1f)) ytitle(%,axis(1) placement(north)) ///

   legend(on  position(12) region(color(none)))

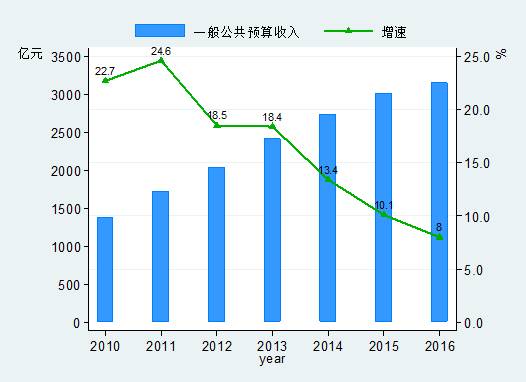

运行结果如图所示：
