在三维的世界里，二维图形已经无法满足人类的需求了。那stata如何画三维图呢？今天，爬虫君向大家介绍命令graph3d来画3d图形。

ssc install graph3d,replace

在给定三个变量的数据集后，graph3d可以绘制3d图，并且支持图形的移动、缩放和旋转，默认用小黑点绘制图形。

语法结构如下：

我们随机生成用于画图的变量：

clear

set obs 600

gen x = int((_n - mod(_n-1,30) -1 ) /30 )

gen z = mod(_n-1,30)

gen y = normalden(x,10,3)*normalden(z,15,5)*10000

绘制以x、y、z为变量的三维图，程序如下：

graph3d x y z

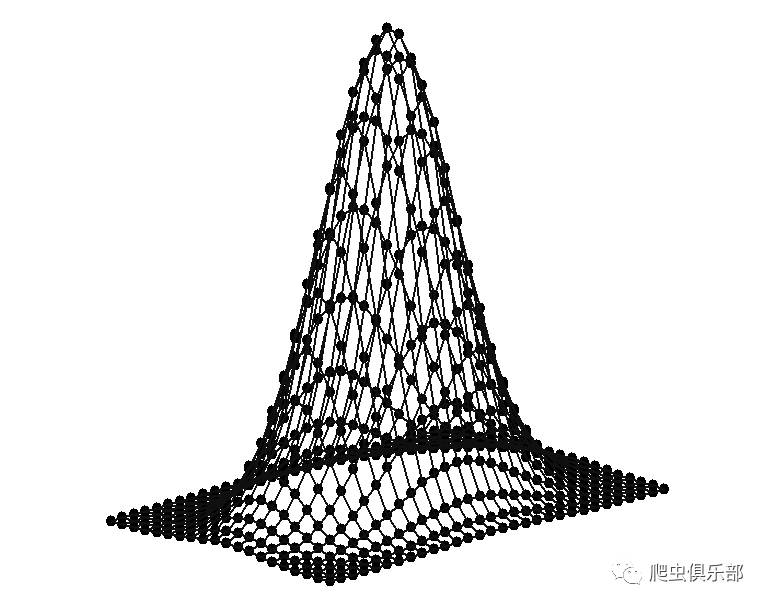

graph3d x y z,wire  // wire选项可以绘制一个线框将所有的数据点连接起来。

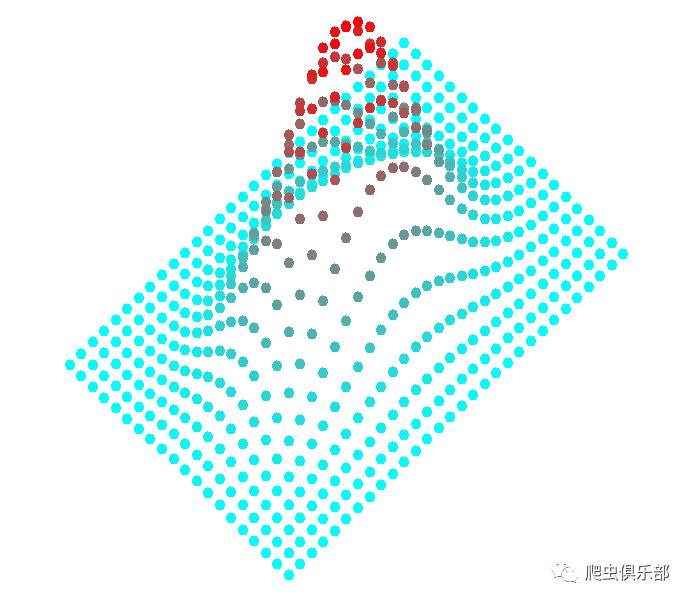

例一的三维图是基本款，如果我们想将图形颜色变换一下，角度扭转一下要怎么做呢？程序如下：

graph3d x y z , colorscheme(cr) xang(80)

在这里，我们用了graph3d的两个选项：

（1）colorscheme()：调色盘。graph3d提供了三种调色盘，分别为cr（蓝绿色和红色）、bcgyr（蓝色、蓝绿色、绿色、黄色和红色）、fade（黑色渐变）

（2）xang()：x轴围绕枢轴旋转某个角度，默认为45度。栗子中为x轴旋转80度。同样的，也有yang（默认旋转45度）、zang（默认旋转45度），与xang含义相同。那枢轴又在哪里呢？加一个选项piv即可显示枢轴所在位置。

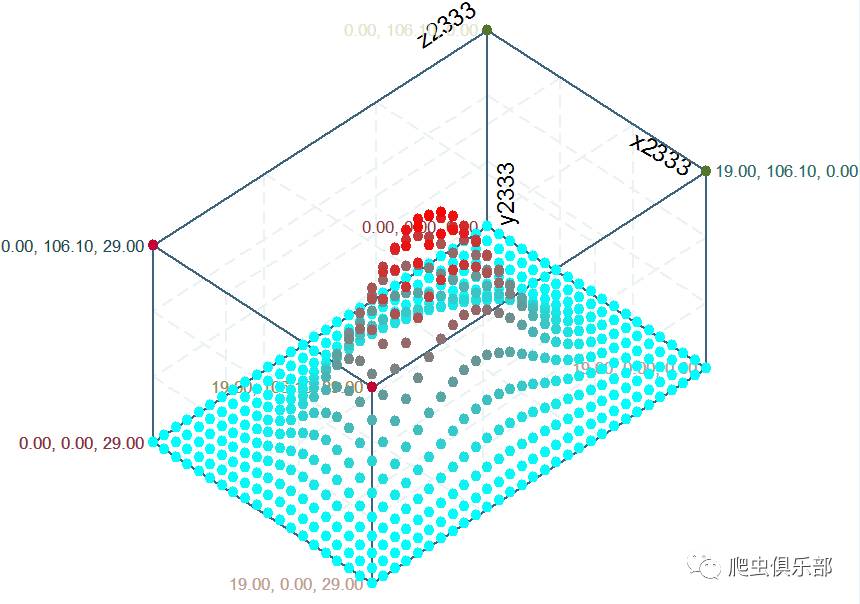

很多时候我们想在三维图外面增加一个长方体的框，同时增加x轴、y轴、z轴的标签，要怎么做呢？程序如下：

graph3d x y z, xang(80) cuboid innergrid coord(all) xlabel(x2333) xlangle (330) xlpos(9) yl(y2333) ylangle(90) ylpos(3) zlabel(z2333) zlangle(33) zlpos(11)

在这里，我们又使用了graph3d的几个其他选项：

（1）cuboid：添加长方体框。

（2）innergrid：在长方体框上添加额外的网格线。

（3）coord(all)：标出长方体所有点的坐标。

（4）xlabel(x2333)：添加x轴的标签x2333

（5）xlangle (330)：指定x轴标签的角度。标签一开始添加进去是在长方体顶点中心位置与水平放置，这样会导致图形的坐标轴指定不清楚，所以需要将标签旋转一定角度使得标签正好与在x轴平行。

（6）xlpos(9)：指定x轴标签的位置。有0-12个位置，1-12表示表盘的时刻，比如3表示三点钟方向，指正东位置；0指中心。xplos()默认为0，标签会放置在长方体顶点中心，所以需要指定标签位置使得标签指向更明确。

yl(y2333)、ylangle(90、 ylpos(3)、zlabel(z2333)、zlangle(33)、zlpos(11)意义相同

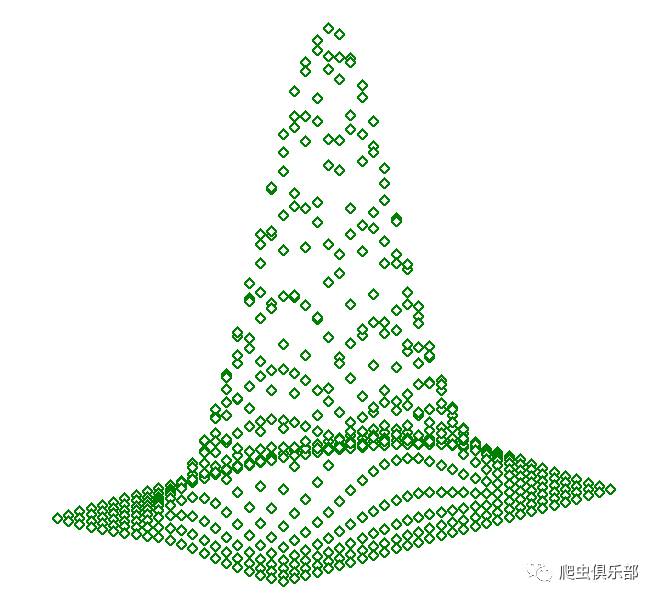

除了可以用点表示三维图形的数据，graph3d的markeroptions选项提供了其他选择，比如圆圈、钻石等，同时颜色、大小等都可以调整。

graph3d x y z, markeroptions(msymbol(D) mfcolor(white) mlcolor(green) msize(small))

markeroptions选项可以设定数据标记。

（1）msynbol()：设定标记的形状。比如D（钻石）、S（正方形）等

（2）mfcolor()：设定标记填充颜色

（3）mlcolor()：设定标记外部线条的颜色

（4）msize()：设定标记的大小

大家可以自己试试然后设计一个很美观的图案哦！
