sysuse auto, clear

graph bar mpg,asyvars over(rep78) bar(1, bcolor(blue))       ///

bar(2, bcolor(blue*0.2)) bar(3, bcolor(blue*0.4))             ///

bar(4, bcolor(red*0.4))bar(5, bcolor(red*0.2)) bargap(100)     ///

legend(row(1) title("REP78")) title("Mean MPG for rep78")

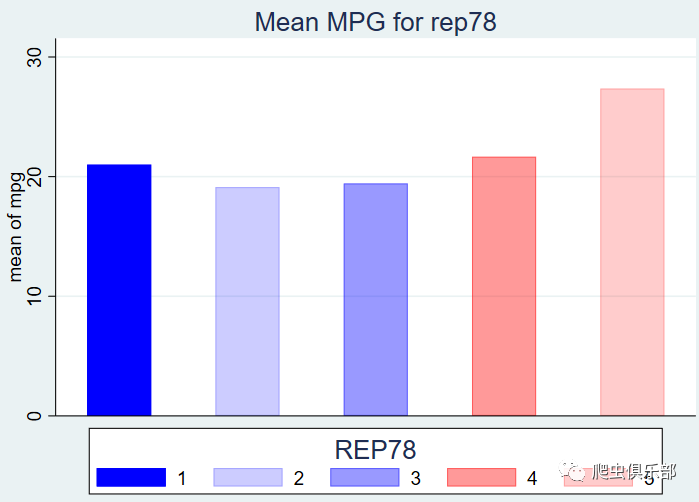

结果如下：

可 以看到，将图形颜色变浅后，参考线还是被遮住了，难道我们只能重新一个个添加参考线吗？或许在stata15发布之前，我们只能这么操作。但是 Stata15的发布后，更方便解决了这一问题——直接调整图片的透明度，不但能使得图形的颜色变浅，参考线也能清晰可见。就刚才的例子，在stata15中我们可以这样操作：

graph bar  mpg, asyvars over(rep78) bar(1, bcolor(blue)) ///

bar(2, bcolor(blue%20)) bar(3, bcolor(blue%40)) ///

bar(4, bcolor(red%40)) bar(5, bcolor(red%20)) bargap(100)  ///

legend(row(1) title("REP78")) title("Mean MPG for rep78")

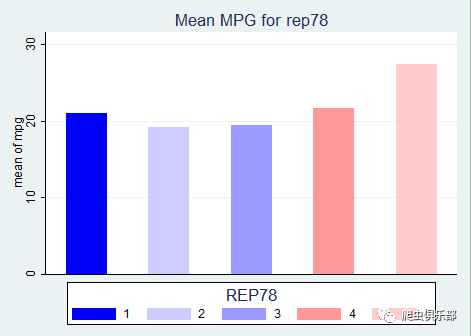

结果如下：

对比发现，这才是真正的更改图形的透明度呀！参考线清晰可见，为实际问题的分析提供了更直观的证据。

当然，更改图形透明度的优点不止如此呐，我们常常会遇到图形的叠加或重合的情况，而不能直观的看出图形所反映的本质问题,更改图形的透明度后，会发生怎样的变化呢？举例如下：

sysuse auto, clear

scatter mpg price,saving(s1)

scatter mpg price,mcolor(%30) saving(s2)

gr combine s1.gph s2.gph

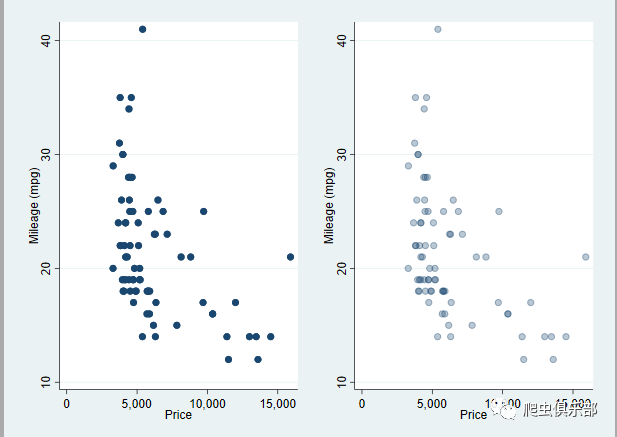

结果如下：

可以看到，更改图片的透明度后，重合的点一目了然，使得实际问题的分析说明更具有说服力。除此之外，为了绘制美观大方的图形，我们可以同时调整图形以及其背景颜色的透明度，比如下面这个例子：

twoway (histogram price if foreign,width(500) lcolor(black) fcolor(green%50)///

disc freq)  (histogram price if !foreign,width(500) lcolor(black) fcolor(red%50) ///

disc freq legend(order(1 "Foreign" 2 "Domestic") region(fcolor(brown%30))) ///

graphregion(fcolor(white%65)) plotregion(fcolor(gs%25)))

注：

lcolor()：设置图形中线条的颜色

freq：表示绘制频率直方图

disc：表示用到的是离散数据

region(fcolor())：设置图例框的颜色

graphregion(fcolor())：设置图形背景色

plotregion(fcolor())：设置图形前景色

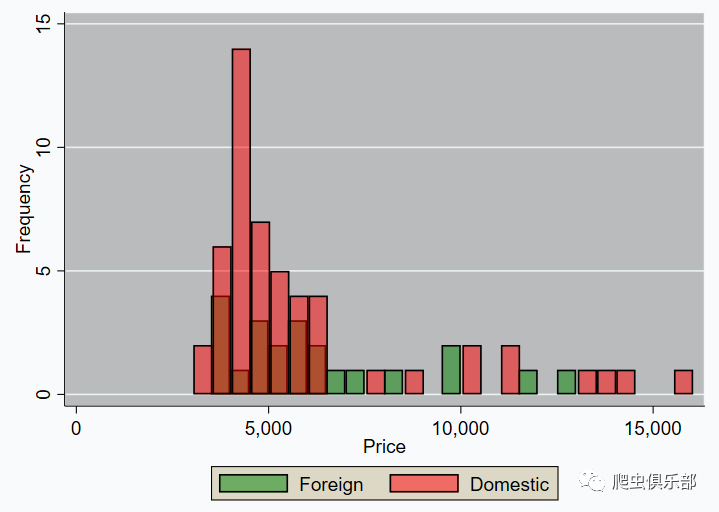

结果如下：

同样看到，设置透明度后，图形重合的部分会很清晰，参考线也不会被遮挡，同时也为我们省去了要记住图形颜色相关命令的麻烦呐！

总之，透明度的改变，为我们能绘制出精美的图形，提供了许多便利之处。这也仅仅是Stata15众多新功能之一，后续我们会陆续介绍更多在Stata15中好玩好用的命令，好期待呐！Stata15真是好用的不得了，亲爱的读者朋友们，你有没有心动呢？北京友万信息科技有限公司作为Stata软件在中国大陆的指定经销商及合作伙伴，希望能给Stata中国用户提供更多服务与支持，并帮助中国用户建立完善的软件售后服务体系。
