近日，有粉丝问道，如何改变图形图例的名称，首先想到的肯定是在图形编辑器中直接更改，那如果我们想要用程序实现，该如何操作呢？在这里举一个简单的例子。

首先，我们用到系统数据auto做一个简单的散点图，键入如下命令：

sysuse auto,clear

twoway(scatter mpg weight if foreign==0,mcolor(%50) ) ///

(scatter mpg weight if foreign==1,msymbol(Sh))  ///

,ytitle(里程)   xtitle(重量)   ///

note(note:数据来自美国汽车协会)    ///

text(35 3400 "曲线类型：散点图")

graph export g1.png,replace

!taskkill /F/IM WINWORD.EXE /T

clear all

putdocx begin

putdocx paragraph,halign(center)

putdocx text ("行驶里程与车重关系"),bold font(仿宋_GB2312,15,black) linebreak

  putdocx text ("美国国产和进口汽车"),font(仿宋_GB2312,12,red) linebreak

putdocx image g1.png,width(6)

putdocx save g1.docx,replace

shellout g1.docx

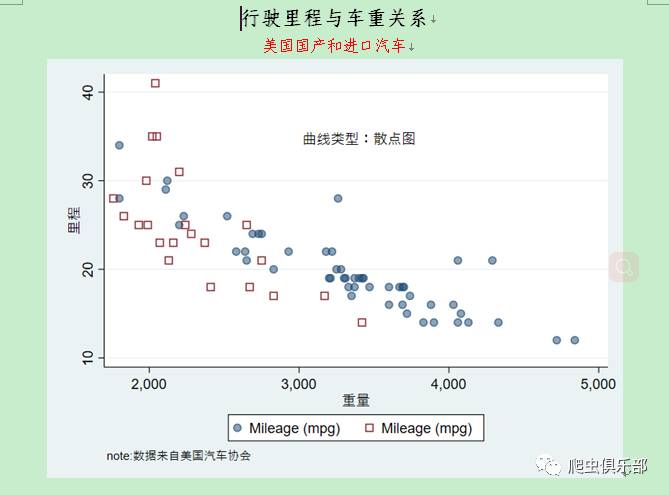

结果如下：

可以看到，当我们不对图例进行设置时，系统自动输出图例，但是除了颜色和点的样式不一样外，我们不能区分到底是哪类车所对应的图，所以需要我们对图例进行更改，在上面绘图的程序中，加入选项legend，并进行相关设置如下：

legend (title(图例) label(1 国产车) label(2 进口车))

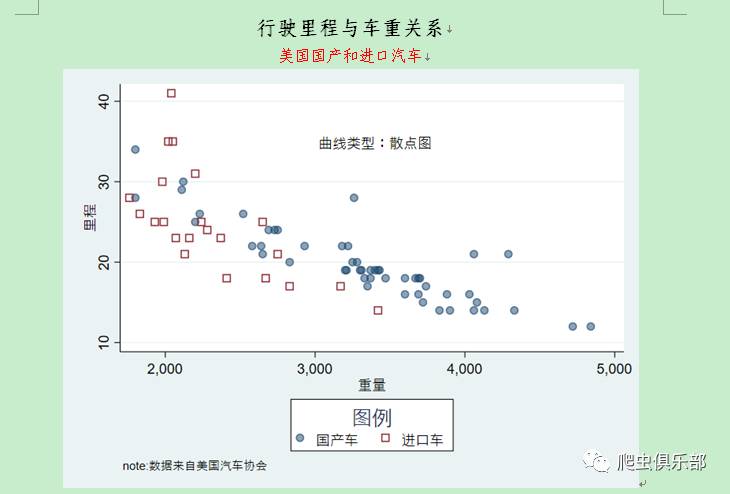

结果如下：

可以看到，我们对图例进行了更改。当然，如果将上面设置图例的命令行改为：

legend (title(图例) label(1进口车) label(2国产车))

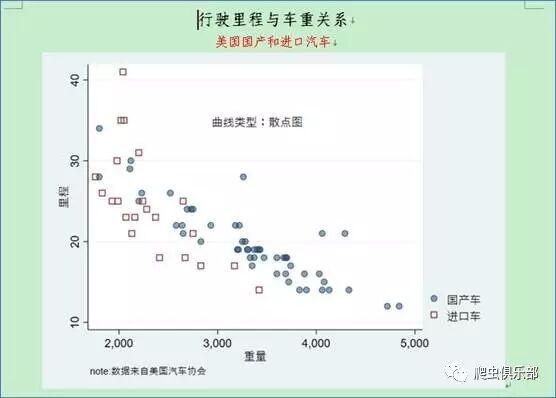

时，国产车和进口车的顺序可以互换。如果你对图例的样式不满意，还可以进行修改图例的边框大小、颜色、位置等。如下命令：

legend (label(1 国产车) label(2 进口车) region(fcolor(none) ///

lpattern(blank)) textwidth(12) cols(1) pos(4))

注：

fcolor：表示图例边框内的填充色

lpattern：表示边框的样式

textwidth：图例的宽度

cols：图例排列的列数

pos(#)：代表图例的位置，#是指按钟表排列的数字。如果是0则表示图形的中间位置。

另外，在分组选项by()中也可以对图例的位置进行设置。将上面的绘图命令稍作修改，如下所示：

sysuse auto,clear

twoway (scatter mpg weight,mcolor(%50)) (lfit mpg weight)  ///

,ytitle(里程)  xtitle(重量)   ///

note(数据来自美国汽车协会)    ///

by(foreign, total legend(at(4) pos(0))) ///

legend(title(图例) label(1 国产车) label(2 进口车))

graph export g4.png,replace

clear all

putdocx begin

putdocx paragraph,halign(center)

putdocx text ("行驶里程与车重关系"),bold font(仿宋_GB2312,15,black) linebreak

putdocx text ("美国国产和进口汽车"),font(仿宋_GB2312,12,red) linebreak

putdocx image g4.png,width(6)

putdocx save g4.docx,replace

shellout g4.docx

结果如下：

当然，如果你不需要图例的时候，也可以加入选项legend(off)设置取消显示图例，比如我们可以将上一个程序中by()选项修改如下：

by(foreign, total legend(off))

这样就不再显示图例，结果如下所示：

除此之外，在设置legend时，还有很多选项。比如ring（设置图例与图形的距离），stack（将图例进行堆栈放置）等，请感兴趣的读者查看help文件自行学习。
