在 IT圈有这样一句(笑)话：任何一件需要重复两遍以上的事情，都有必要为它写一个脚本自动完成。话虽然夸张，但确实是这样的道理，事实上，在我们日常作业 的许多方面其实都有"代码化"的途径，是否能掌握它取决于你有没有一颗喜欢探索的心(或者被重复性工作折磨的程度)，今天我们来介绍一种神奇的命令，来使 用Stata生成流程图。

在word上画流程图有多麻烦，用Stata生成流程图就会有多简单。

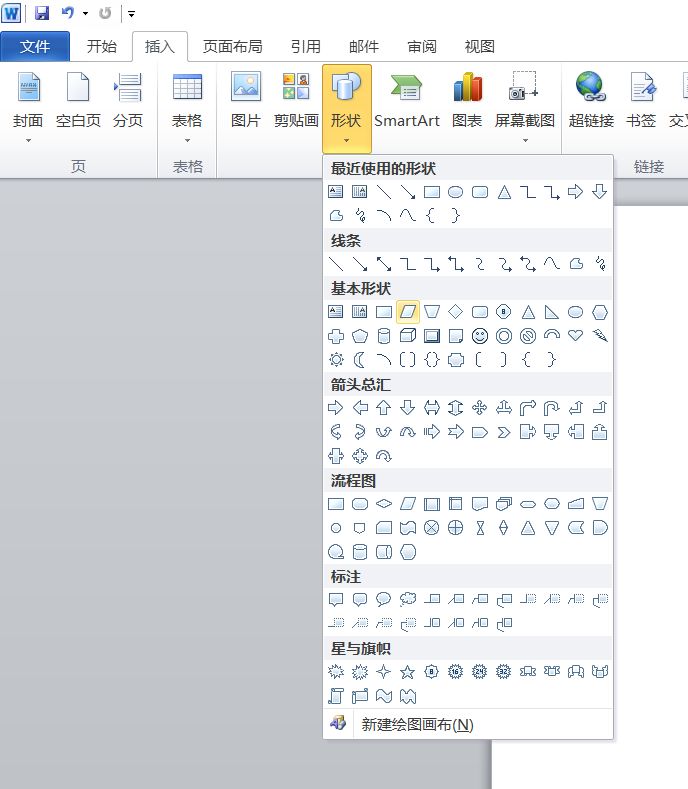

回忆一下以前我们使用word画流程图的时候，是什么样子，我们在菜单栏、选项列表中一直不停地点点点，对于笔者这样有选择困难症和直线对齐强迫症的晚期患者来说，画一个自己满意的流程图的工作量是巨大的。

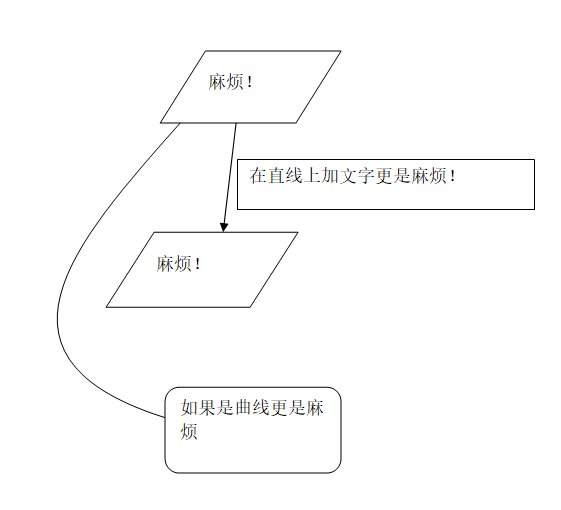

如果其中牵扯到曲线、给线旁边加说明等工作(几乎每个流程图都会遇到)，那更是感觉自己沦为了低端劳动力————太LOW！

同学们，作为传说中的Stata俱乐部读者兼高级知识份子，我们需要一种足够炫、足够省事的方法规避这一问题。Stata的外部命令diagram支持将DOT(一种图形描述语言)渲染成pdf, png, jpeg, gif,bmp等格式的文件。一条命令即搞定

1.    前往phantomJS官网下载可执行程序

         phantomJS本身是一个无界面的,可脚本编程的WebKit浏览器引擎，接口语言是Javascript，多用于爬虫及一些浏览器操作，我们在这里 使用的是其读取DOT语言并渲染成图片的能力，直接给出下载链接如下：

        地址：

https://bitbucket.org/ariya/phantomjs/downloads/phantomjs-2.1.1-windows.zip

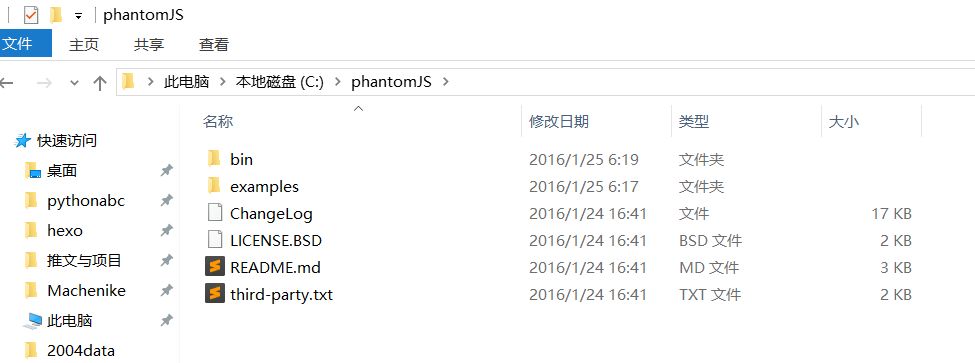

         将其解压完毕后，放在你的电脑中(请不要在包含中文的路径中放置)并记住路径，小编这里的路径是： C:\phantomJS\bin\phantomjs.exe

2.    下载外部命令 webimage、diagram

         webimage 使用ssc 下载： ssc install webimage

         diagram 使用github 命令下载 ：github install haghish/diagram

         关于如何使用github安装命令，可以参考我们的往期推文：SSC的好兄弟“github” 。其中，我们需要使用的是diagram命令，webimage是它的依赖命令，所以也需要一并下载。

现在我们新建一个dot1.txt文件，并在里面写上如下内容：

digraphgraph1{    //声明一个图，图的所有信息在花括号内表示
a;b;c;             // 定义三个结点 a,b,c
a->b->c->c;    // 定义有三个箭头，分别由a结点指向b结点，b指向c，c又指向c
}

当然，你可以在爬虫俱乐部资源共享中心找到我们提供的源文件 地址在这里 ：https://github.com/Stata-Club/Sharing-Center-of-Stata-Club/blob/master/article/dot1.txt?raw=true

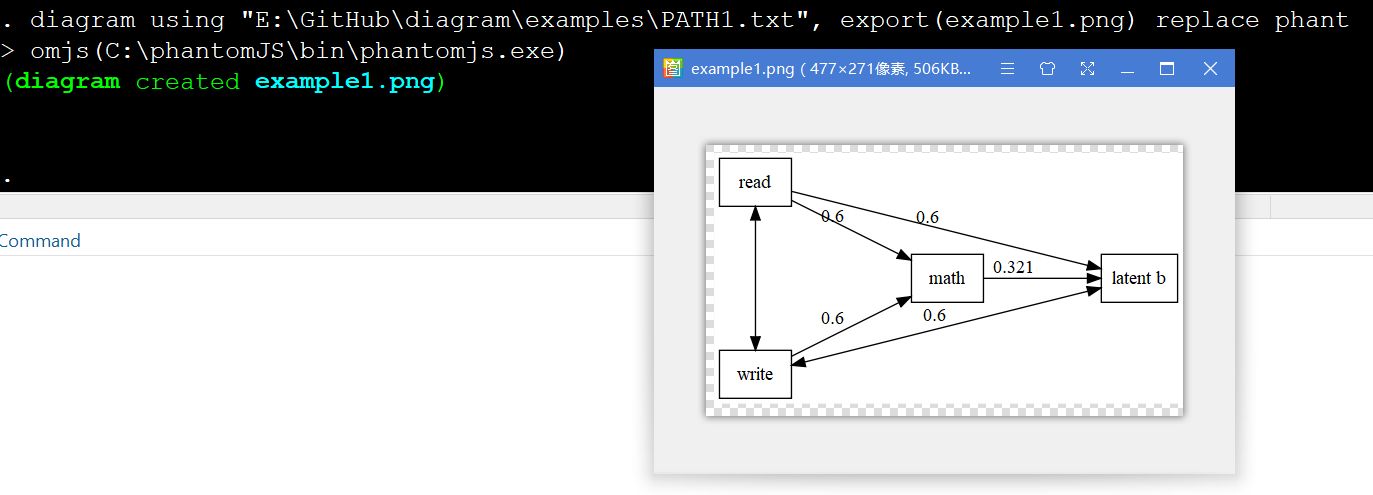

如果你希望迅速上手使用DOT语法绘制的图片，又不想从头了解DOT语法，可以从爬虫俱乐部资源共享中心下载一组源码包，里面包含了许多模板DOT文件，你可以从中看看有没有你需要的那款。

源码包地址： https://github.com/Stata-Club/Sharing-Center-of-Stata-Club/blob/master/article/diagram_examples.rar?raw=true

在Stata中，使用如下命令

diagram using "dot1.txt", export(dot1.png) phantomjs(C:\phantomJS\bin\phantomjs.exe)

其中， using 后跟的是这个文件的路径， export是输出格式，phantomjs指定刚才安装的程序所在目录。

生成如下图：

是不是非常简便？寥寥两行代码，就将流程图渲染了出来。

事实上你可以将上述txt文件的内容直接在命令里写出来，只是会有点长而已：

diagram "digraph graph1 {a; b; c;a -> b -> c -> c;}",export(dot1.png) phantomjs(C:\phantomJS\bin\phantomjs.exe)

如果你对于这个图形生成的形式不满意，可以使用 engine() 选项来更换渲染引擎，现在有的引擎有：

•       dot

•       neato

•       fdp

•       twopi

•       circo

•       osage

如果不添加engine选项，绘图使用的默认引擎是dot。

现在我们换一个引擎fdp试一试。我们还是将刚刚写好的命令复制一遍，只在最后的选项处加一个engine()，选择fdp 引擎。

diagram "digraph graph1 {a; b; c;a -> b -> c -> c;}",export(dot1.png) phantomjs(C:\phantomJS\bin\phantomjs.exe) replace engine(fdp)

生成图片如下：

图片的形式虽然变了，但是含义并没有变，都是从a结点指向b结点，b结点指向c结点，毕竟它们都是从同一个DOT描述转换过来的嘛。

刚刚我们在dot1.txt文件中所写的，其实就是dot语言，它是一种图形描述语言，仅仅用于描述图形的结构。有了它，我们就可以很方便地通过编写脚本来画各种结构示意图和流程图。

关于DOT语言的详细语法说明，可以参见CSDN的一篇博客：http://blog.csdn.net/jy692405180/article/details/52077979
